布袋除塵器工作原理結構圖及使用注意事項
布袋除塵器工作原理：

           除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時， 含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下 箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機 排至大氣。 清灰過程是先切斷該室的凈氣出口風道， 使該室的布袋處于無氣流通過的狀態。 然后開啟脈 沖閥用壓縮空氣進行脈沖噴吹清灰， 切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵 沉降至灰斗， 避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象， 使濾袋清 灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。

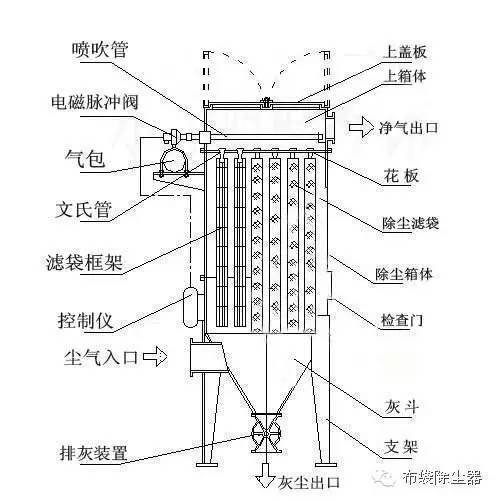

布袋除塵器結構圖：
布袋除塵器使用注意事項：

              1）布袋除塵器新工藝舊布袋不應混裝，避免損壞時間不同影響除塵設備正常工作。

　　2）布袋的老化。主要由于以下原因引起的，須進行原因調查，采取消除措施并更換除塵濾袋。①因異常高溫而硬化收縮；②因與酸、堿或有機溶劑的蒸氣接觸反應；③與水分發生反應。

　　3）濾布不宜掛得過松或過緊，過松容易積塵，過緊容易拉壞。

　　4）更換下來布袋除塵器的布袋，先用壓縮空氣吹凈，再檢查有無破洞，有破洞修好后留待更換。如被粉塵糊住的布袋，用水沖洗，涼干后留待更換。

　　5)除塵布袋的堵塞。布袋發生堵塞時，使阻力增高，可由壓差計的讀數增大表現出來。布袋堵塞是引起布袋磨損、穿孔、脫落等現象的主要原因。引起除塵布袋堵塞的原因，按下表進行檢查并維修。一般采取下列措施：①暫時地加強清灰，以消除布袋的堵塞；②部分或全部更換布袋；③調整安裝和運行條件。
