(1)工作原理

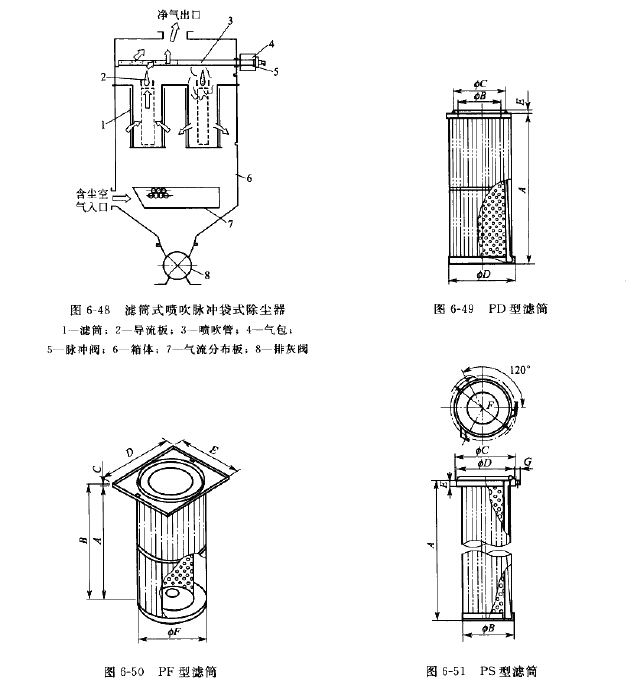

濾筒式噴吹脈沖袋式除塵器適用于氣體含塵濃度不高的場合，更適用于進風氣體凈化。 含塵氣體進入除塵器，經氣流分布板時，較大塵粒在重力和慣性力的作用下被分離，較 細塵粒沉積在濾筒表面的濾布上，凈化后的氣體由排氣口經風機排出。 當濾布表面粉塵層厚度不斷增加，在阻力達到規定值時，自動開啟脈沖閥，壓縮空氣經 噴吹管上的小孔，對濾筒進行逐排清灰。如圖6-48所示。

(2)濾筒

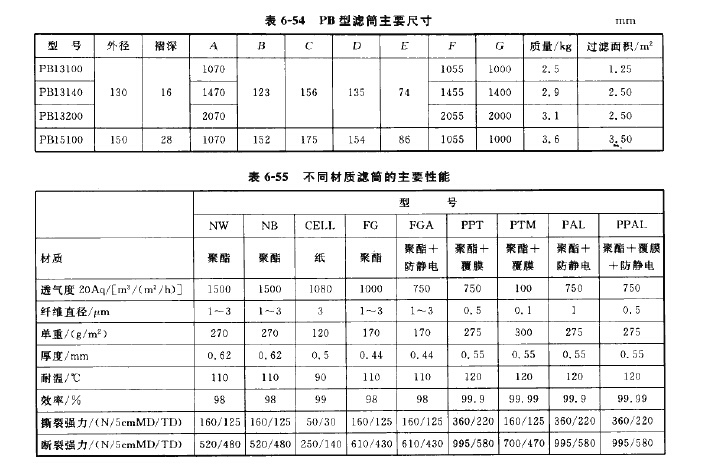

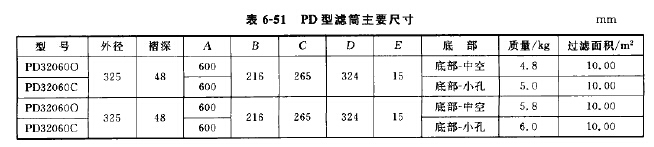

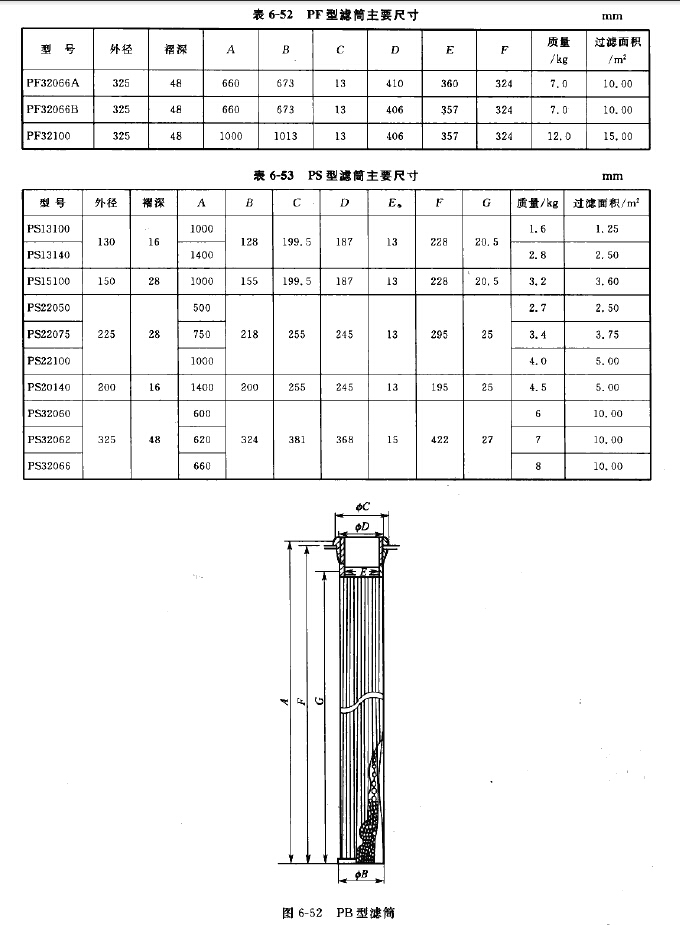

濾筒式噴吹脈沖袋式除塵器的過濾元件是濾簡。濾筒由頂蓋、金屬框架、褶形濾布和底 座等組成。圖6-49?圖6-52和表6-51?表6-54分別為PD型、PF型、PS型、PB型濾筒的 主要尺寸。表6-55為不同材質濾筒的主要性能。

(3)規格

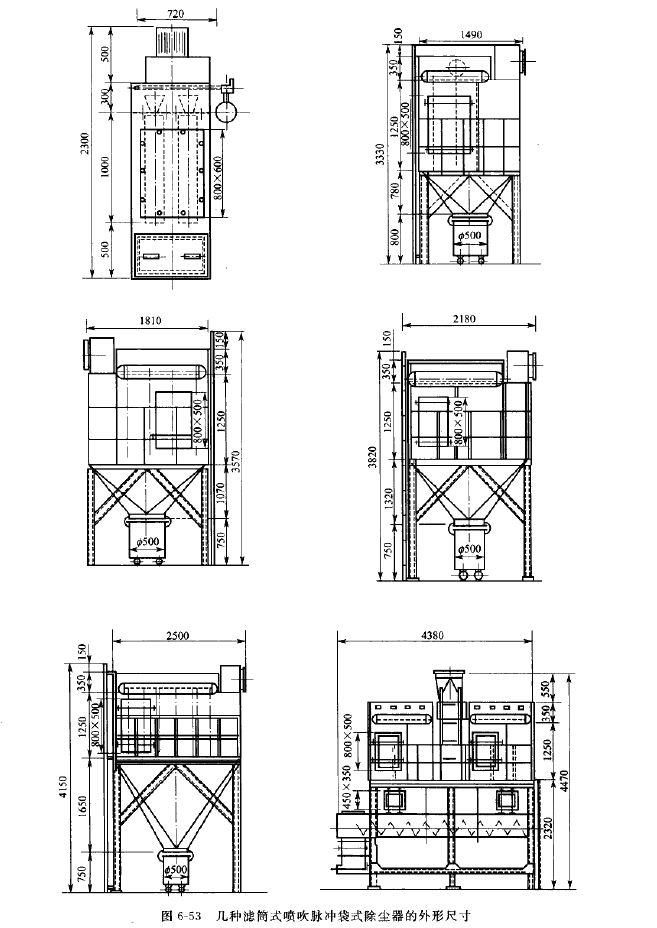

圖6-53為幾種濾筒式噴吹脈沖袋式除塵器的外形尺寸。

?
