脈沖袋式除塵器一般采用圓形濾袋，按含塵氣流運動方向分為側進風、下進風兩種形式。 這種除塵器通常由上箱體（凈氣室〉、中箱體、灰斗、框架以及脈沖噴吹裝置等部分組成。其 工作原理如圖2-13所示。

工作時含塵氣體從箱體下部進人灰斗后，由于氣流斷面積突然擴大，流速降低，氣流中一 部分顆粒粗、密度大的塵粒在重力作用下，在灰斗內沉降下來；粒度細、密度小的塵粒進人袋 濾室后，通過濾袋表面的慣性、碰掩、篩濾、攔截和靜電等綜合效應，使粉塵沉降在濾袋表面 上并形成粉塵層。凈化后的氣體進入凈氣室由排氣管經風機排出。

袋式除塵器的阻力值隨濾袋表面粉塵層厚度的增加而增加。在此過程中除塵器進行過濾的 任一時間的阻力值，可以由下式求出：^p=/xvc(.A+Bpvovct~)?(2-1)式中，vc為過濾風速，m/s; f,為氣體動力黏度系數，Pa ? s; pvo為氣體初始含塵量， kg/m3, A, B為系數，取決于濾料的孔隙率，幾何特性和氣體動力特性，其值用試驗的方法 確定；《為時間，s。

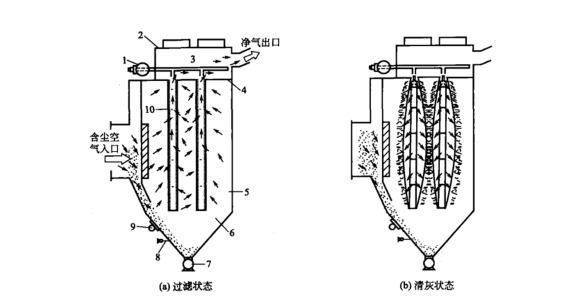

圖2-13脈沖除塵器工作原理圖 1 一脈沖閥I 2—凈氣宰| 3—晡吹管> 4一花板丨5—箱體！ 6—灰斗> 7_回轉閥：

8_料位計> 9一振打器> 10_?袋

當其阻力值達到某一規定值時，必須進行噴吹清灰。

在給定除塵器壓降的情況下，由下式可以求出必需的清灰周期~ :

tp = ^p/^tv,； —A/(Bvc—pvo)?(2-2)式中，符號意義同前。

但是應當指出，為達到較高的氣體除塵效率，在清灰時從濾料上只是破壞和去掉一部分粉 塵層，而不是把濾袋上的粉塵全部清除掉。

脈沖噴吹的淸灰是由脈沖控制儀（或PLC)控制脈沖閥的啟閉，當脈沖閥開啟時，氣包 的壓縮空氣通過脈沖閥經噴吹管上的小孔，向濾袋口噴射出一股高速高壓的引射氣流，形成一 股相當于引射氣流體積若干倍的誘導氣流，一同進人濾袋內，使濾袋內出現瞬間正壓，急劇膨 脹；沉積在濾袋外側的粉塵脫落，掉人灰斗內，達到清灰目的。
