脈沖袋式除塵器性能測定是了解和掌握除塵器的重要基礎工作。只有了解和掌握其性能, 才能設計、制造和應用好脈沖袋式除塵器。

一、測定條件選擇原則和安全措施

1.測試條件選擇原則

①測試條件符合生產正常的工況條件和除塵系統穩定運行的條件。

②測定位置具有代表性和合理性。

③測定工作要安全可靠，避免可能發生的事故。

2.測定地點的安全操作

除塵系統是根據塵源設施的種類和規模設計的，對于大規模的塵源設施，除塵設備也非常 大，測定地點幾乎都是在髙處。要在數米以上高處進行測定，測定時必須考慮安全性和可操作 性，保證在高處亦能順利安全地進行操作。

①升降設備要有足夠的強度。操作平臺的寬度、強度以及安全欄桿（高度大于1.10m), 應符合安全要求。

②在測定操作中，要防止金屬測定儀器與電線接觸，以免引起觸電事故。

③要防止有害氣體和粉塵造成的危險。

④測定用儀器、裝置所需要的電源開關和插座的位置，測定儀器的安放地點，均應安全 可靠，保證測定操作不發生事故。

二、袋式除塵器測試項目及要求 1.測試項目

①除塵器進出口管道內氣體的靜壓、動壓、全壓；

②除塵器進出口管道內氣體的溫度；

③除塵器進出口管道內氣體的濕度；.

④除塵器進出口管道內氣體的流速、流量；

⑤除塵器進出口管道內氣體的含塵濃度。

2.測試要求

①應在袋式除塵器通過試運行后的6個月內完成。

②應在袋式除塵器設計指定的淸灰強度和淸灰周期條件下進行。

③測試前應保證袋式除塵器處于正常運行工況，以使濾袋上的殘余粉塵達到動態平衡 狀態。

④對于新濾袋，在滿足除塵系統正常運行條件下保證袋式除塵器持續工作時間不得少 于4h。

⑤對非指定用途的實驗樣機的測定，采用中位徑。為8?12Hm,幾何標準偏差

⑥對指定用途的實驗樣機的測定，采用實際處理的粉塵為實驗粉塵，并應測定其粒徑分 布和真密度。

⑦實驗樣機各項性能參數的測定，應保證實驗 樣機在其設計的額定風量和含塵濃度條件下進行。

三、袋式除塵器測試方法 1.測點位置、測試采樣孔和測點數的規定

(1)測點位置測點位S應選擇在氣流平穩的 直線管道內，距彎頭、變徑管等干擾源下游方向大 于6倍當量直徑，上游方向大于3倍當童直徑。位 置選擇時應優先考慮垂直管段，當條件受限不能滿 足上述要求時，應盡可能選擇氣流穩定的斷面，并 適當增加測點數量和測試頻次。測點前直管段的長 度必須大于測點后直管段的長度。

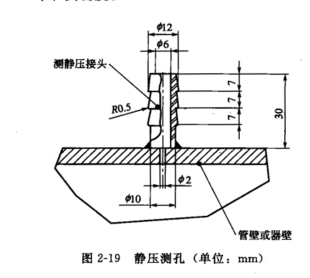

(2)測孔靜壓測孔的構造如圖2-19所示，孔 的軸線應與管道垂直，孔徑為2mm，周邊不得有毛

刺。靜壓接頭為內徑6mm，長30mm的管嘴，與管壁的焊縫不得漏氣。

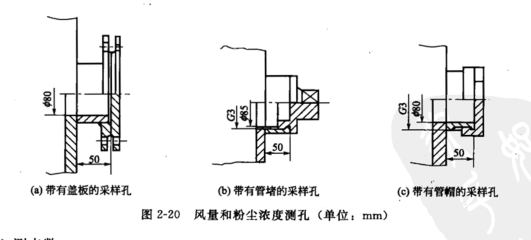

風童和粉塵濃度測孔的構造如圖2-20所示。

?

(3)測點數

①圓形管道測點。在選定的測試斷面上，設置互相垂直的兩個測孔，同時把管道斷 面分成一定數量的等面積同心圓環。通過測孔沿該斷面的直徑方向，在各等面積M環上 各取四個點作為測點。，原則上測點數不超過20個。
