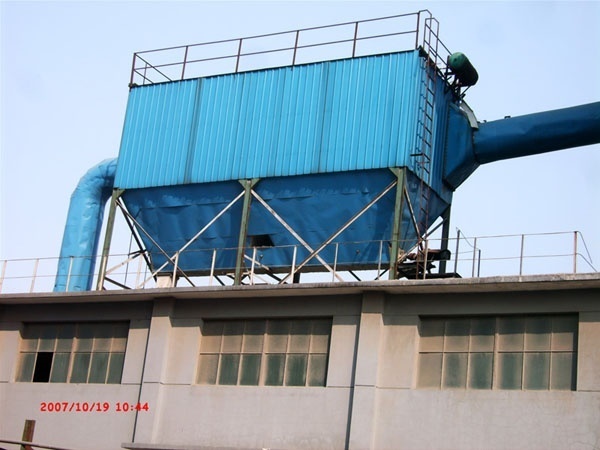

水泥廠主要塵源點的含塵濃度和氣箱袋式除塵器的凈過濾風速建議值
|
序號
|
塵源點
|
含塵濃度(g/m3(標)
|
凈過濾風速VN(m/min)
|
|
1
|
石灰石破碎及物料轉運點 |
5-20
|
2.0
|
|
2
|
原料輸送及貯存 |
5-20
|
1.8
|
|
3
|
原料磨喂料 |
10-20
|
1.7
|
|
4
|
均化庫及窯尾喂料 |
15-30
|
1.4
|
|
5
|
蓖式冷卻機 |
10-30
|
1.7
|
|
6
|
熟料輸送貯存 |
5-10
|
1.7
|
|
7
|
原煤輸送貯存 |
5-10
|
1.6
|
|
8
|
煤磨(烘干兼粉磨) |
100-200
|
1.2
|
|
9
|
水泥磨 |
80-150
|
1.5
|
|
10
|
帶o-sepa選粉機的粉磨系統 |
1000
|
1.3
|
|
11
|
水泥貯存和包裝 |
20-30
|
1.8
|
|
12
|
空氣輸送斜槽 |
30-50
|
1.8
|
|
13
|
空氣提升泵倉式泵﹑螺旋泵 |
150-200
|
1.4
|
|
14
|
篩分裝置 |
5-20
|
2.0
|
|
15
|
回轉式烘干機 |
40-90
|
1.4
|
|
16
|
原料磨(重力卸料) |
20-80
|
1.4
|
|
17
|
原料磨(風掃式烘干兼粉碎) |
300-500
|
1.3
|
|
18
|
原料立式磨 |
300-700
|
1.3
|
|
19
|
機械空氣選粉機 |
80-120
|
1.3
|
|
20
|
斗式提升機(原料) |
20-30
|
1.6
|
|
21
|
斗式提升機(熟料) |
5-10
|
1.6
|
|
22
|
散裝水泥 |
40-60
|
1.6
|
LPM型氣箱式布袋除塵器與PPC(FCM)型氣箱脈沖布袋除塵器型號對照表
?
|
序號
|
LPM
|
PPCS
|
FGM
|
序號
|
LPM
|
PPCS
|
FGM
|
|
1
|
LPM3A-90
|
PPCS32-3
|
FGM32-3
|
22
|
LPM6D-930
|
PPCS128-6
|
FGM128-6
|
|
2
|
LPM4A-120
|
PPCS32-4
|
FGM32-4
|
23
|
LPM9D-1400
|
PPCSA128-9
|
FGM128-9
|
|
3
|
LPM5A-150
|
PPCS32-5
|
FGM32-5
|
24
|
LPM10D-1550
|
PPCSA128-10
|
FGM128-10
|
|
4
|
LPM6B-180
|
PPCS32-6
|
FGM32-6
|
25
|
LPM2×6D-1860
|
PPCS128-2×6
|
FGM128-2×6
|
|
5
|
LPM4B-250
|
PPCS64-4
|
FGM64-4
|
26
|
LPM2×7D-2180
|
PPCS128-2×7
|
FGM128-2×7
|
|
6
|
LPM5B-310
|
PPCS64-5
|
FGM64-5
|
27
|
LPM2×8D-2490
|
PPCS128-2×8
|
FGM128-2×8
|
|
7
|
LPM6B-370
|
PPCS64-6
|
FGM64-6
|
28
|
LPM2×9D-2800
|
PPCS128-2×9
|
FGM128-2×9
|
|
8
|
LPM7B-450
|
PPCS64-7
|
FGM64-7
|
29
|
LPM2×10D-3110
|
PPCS128-2×10
|
FGM128-2×10
|
|
9
|
LPM8B-490
|
PPCS64-8
|
FGM64-8
|
30
|
LPM2×11D-3420
|
PPCS128-2×11
|
FGM128-2×11
|
|
10
|
LPM4C-370
|
PPCS96-4
|
FGM96-4
|
31
|
LPM2×12D-3730
|
PPCS128-2×12
|
FGM128-2×12
|
|
11
|
LPM5C-460
|
PPCS96-5
|
FGM96-5
|
32
|
LPM2×13D-4050
|
PPCS128-2×13
|
FGM128-2×13
|
|
12
|
LPM6C-550
|
PPCS96-6
|
FGM96-6
|
33
|
LPM2×14D-4360
|
PPCS128-2×14
|
FGM128-2×14
|
|
13
|
LPM7C-650
|
PPCS96-7
|
FGM96-7
|
?
|
?
|
?
|
?
|
|
14
|
LPM8C-740
|
PPCS96-8
|
FGM96-8
|
?
|
?
|
?
|
?
|
|
15
|
LPM9C-830
|
PPCS96-9
|
FGM96-9
|
?
|
?
|
?
|
?
|
|
16
|
LPM2×5C-920
|
PPCS96-2×5
|
FGM96-2×5
|
?
|
?
|
?
|
?
|
|
17
|
LPM2×6C-1120
|
PPCS96-2×6
|
FGM96-2×6
|
?
|
?
|
?
|
?
|
|
18
|
LPM2×7C-1300
|
PPCS96-2×7
|
FGM96-2×7
|
?
|
?
|
?
|
?
|
|
19
|
LPM2×8C--1490
|
PPCS96-2×8
|
FGM96-2×8
|
?
|
?
|
?
|
?
|
|
20
|
LPM2×9C-1680
|
PPCS96-2×9
|
FGM96-2×9
|
?
|
?
|
?
|
?
|
|
21
|
LPM2×10C-1860
|
PPCS96-2×10
|
FGM96-2×10
|
?
|
?
|
?
|
?
|
?
M型氣箱式袋收塵器技術性能表(一)
?
| 技術參數 型號 |
LPM3A-90
|
LPM4A-120
|
LPM5A-150
|
LPM6A-180
|
LPM4B-250
|
LPM5B-310
|
LPM6B-370
|
LPM7B-450
|
LPM8B-490
|
|
| 處理風量(m3/h) |
6900
|
8930
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|
| 過濾風速(m/min) |
1.2-2.0(根據不同的揚塵點選取不同的凈化過濾風速,參見表1)
|
|||||||||
| 總過濾面積(m2) |
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|
| 凈過濾面積(m2) |
62
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
|
| 除塵濾袋總數(個) |
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|
| 收塵器阻力(Pa) |
1470-1770
|
|||||||||
| 進口氣體含塵濃度(g/m3標) | ? | ? | ||||||||
| 出口氣體含塵濃度(g/m3標) | ? | |||||||||
| 收塵器承受負壓(Pa) | ? | |||||||||
| 清灰壓縮空氣 | 壓力 |
(5-7)×10&sup5
|
||||||||
| 耗氣量(m3標/min) |
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
|
| 星形卸料裝置YJD-16 |
下料口300×300mm,高度400mm
|
轉速率41r/min,減速電機功率1.5kw,產量39.4m3/h
|
||||||||
| 螺旋輸送機 | 規格 |
無
|
直徑Φ300,產量30m3/h(填充率=0.7)
|
|||||||
| 減速電機 |
無
|
型號XWD2.2-5-1/59,功率2.2kw
|
||||||||
| 保溫層面積(m2) |
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
142
|
166
|
|
| 設備總重(約值,不包括保溫層)(kg) |
2880
|
4080
|
5280
|
6480
|
8280
|
9960
|
11640
|
13320
|
15000
|
|
?
