5.10.1減阻器

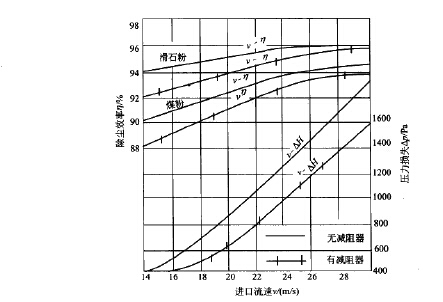

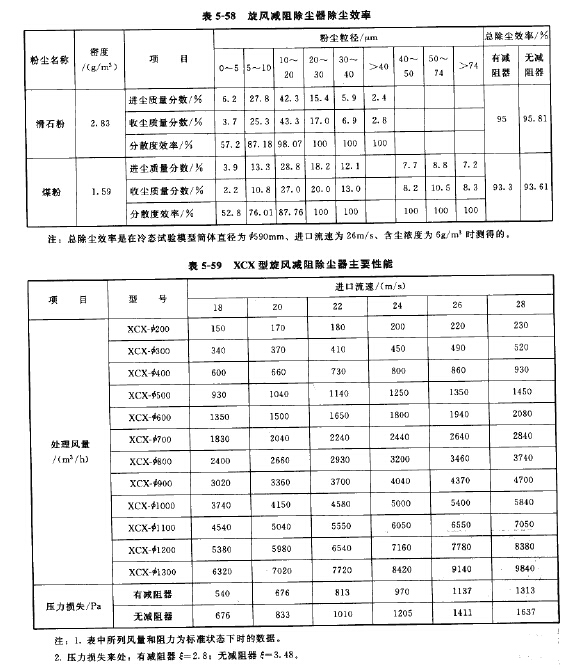

旋風減阻除塵器的結構特點是在芯管末端設置減阻器a其作用是減少壓力損失，但除塵 效率亦有所降低，見迸口流速IT除塵效率T壓力損失Af曲線圖5-39，除塵效率見表5-58。 旋風減阻除塵器適用于凈化含塵氣體或回收物料，但不適用于黏性粉尖。在加適當內(nèi)襯 后可用于磨損較大或有腐蝕性介質的場合。

5. 10. 2型號系列

旋風減阻除塵器有立式安裝的XCX型和臥式安裝的XNX型。

(1) XCX型旋風減阻除塵器

XCX型旋風減阻除塵器主要由蝸殼、媒旋形斜底板、錐體和具有減阻器的芯管組成4 其主要性能見表5-59

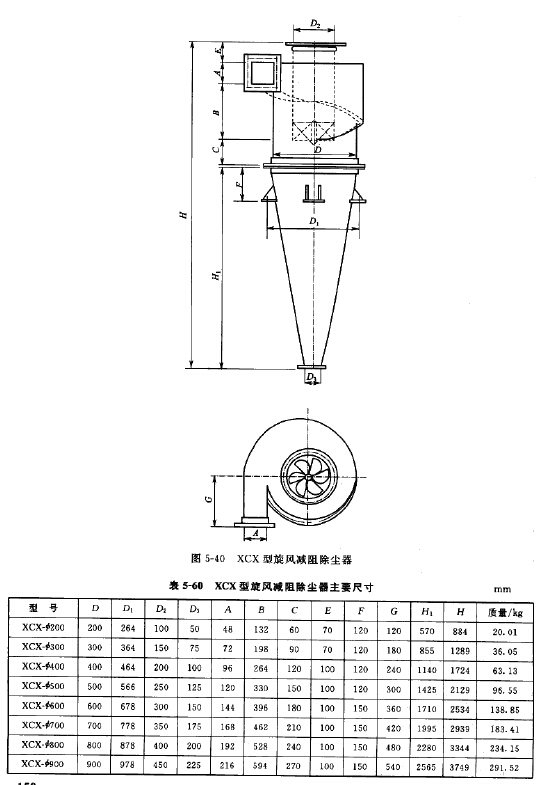

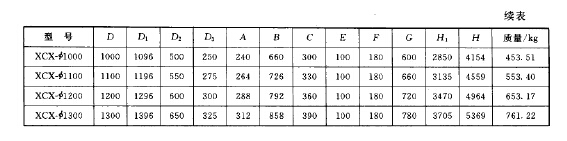

XCX型旋風減阻除塵器有12種規(guī)格，筒體直徑自始00?1300mm，處理風量自?9840mVho其主要尺寸見圖5-40和表5-60。

(2) XNX型旋風減阻除塵器

XNX型旋風減阻除塵器主要由蝸殼、螺旋形斜底板、牛角形錐體和具有減阻器的芯管 組成。其主要性能見表5-61。

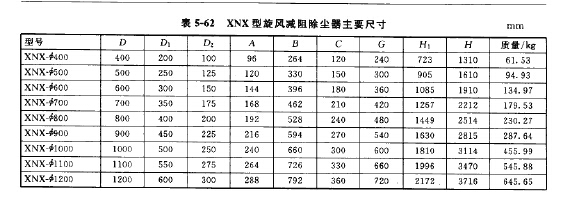

XNX型旋風減阻除塵器有9種規(guī)格，筒體直徑自料00?1200mm，處理風量自600? 8380m3/h.其主要尺寸見圖5-41和表5-62。
